GÉOGRAPHIE MILITAIRE - LIVRE VI - ALGÉRIE et TUNISIE par le colonel NIOX

GÉOGRAPHIE MILITAIRE

LIVRE VI

ALGÉRIE et TUNISIE

- 28 -

-29 -

Plissements et érosions.

Fig. 1.

2. Terrain secondaire plissé et érodé,
3. Terrain tertiaire en stratification horizontale et érodé. Alluvions quaternaires.
(Les lignes ponctuées indiquent les parties enlevées par les érosions.)

Le terrain secondaire a été plissé, puis profondément érodé par les eaux, de sorte que les escarpes peuvent se présenter, soit au nord, soit au sud, Le terrain tertiaire est stratifié horizontalement et a été également très érodé.

Les fonds sont comblés par des alluvions récentes.

Fig. 1 bis.

2, 2'. terrains secondaires.
3. Terrains tertiaires.
4. Alluvions quaternaires.
V. vallées d'érosion.

Stratification du lorrain secondaire, 2', en manteau, avec fracture de la voûte et érosion longitudinale.

Stratification dit terrain secondaire, 2, en fond de bateau, couches semblables plongeant au nord et au sud,
Terrain tertiaire, 3, en stratification horizontale.

Failles et érosions.

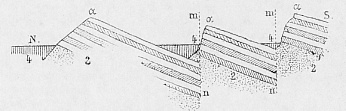

Fig. 2.

m n. Plans verticaux des failles,
alpha Crêtes de même terrain, rebroussées,
Les escarpes successives font. face au nord, Les couches ont été brisées et se sont effondrées suivant des failles m-n ; les plongements sont au sud. Les crêtes alpha, alpha, sont de même terrain.

Fig. 2 bis.

Ce même aspect pourrait être le résultat d'une érosion ayant enlevé symétriquement les terrains de plusieurs rides successives, ainsi que le montre la figure 2 bis.

Vallées d'érosion sans fractures.

Fig. 3.

Les couches n'ont point été brisées ; elles plongent les unes sous les autres en stratification concordante. Les crêtes alpha, bêta, delta, produites par les érosions, appartiennent à des étages différents.
